Trong thời đại sản xuất điện tử hiện đại, việc đảm bảo chất lượng sản phẩm không chỉ là một mục tiêu mà còn là điều kiện tiên quyết để doanh nghiệp tồn tại và phát triển. Hai công nghệ kiểm tra tiên tiến – AOI (Automated Optical Inspection) và SPI (Solder Paste Inspection) – đóng vai trò quan trọng trong việc giám sát chất lượng từng công đoạn, giúp phát hiện lỗi sớm, giảm thiểu sai sót và tối ưu hóa quy trình sản xuất.

Trong bài viết này, chúng ta sẽ cùng khám phá quy trình kiểm tra AOI và SPI cũng như vai trò của chúng trong ngành sản xuất điện tử hiện đại.

1. Giới Thiệu Về Kiểm Tra AOI Và SPI

Kiểm tra SPI (Solder Paste Inspection) là bước đầu tiên trong chuỗi kiểm tra chất lượng, thực hiện sau quá trình in kem hàn (solder paste) lên bảng mạch PCB. SPI sử dụng công nghệ quét 3D để đo lường độ cao, thể tích, diện tích và độ lệch của kem hàn, nhằm phát hiện các lỗi như thiếu kem, lệch kem hoặc in sai vị trí.

Kiểm tra AOI (Automated Optical Inspection) được thực hiện sau khi linh kiện được đặt lên bảng mạch và hàn. AOI sử dụng hệ thống camera và thuật toán xử lý hình ảnh để kiểm tra sự hiện diện, vị trí, chiều hướng và chất lượng hàn của linh kiện điện tử. Đây là công đoạn then chốt giúp đảm bảo rằng tất cả các linh kiện đã được gắn đúng và không có lỗi hàn nghiêm trọng.

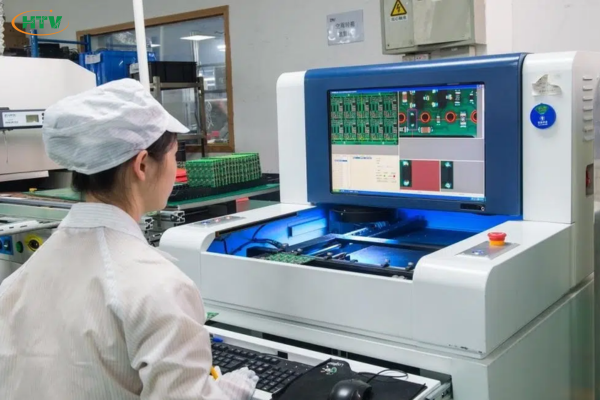

Thời đại sản xuất điện tử hiện đại

2. Các Yếu Tố Quan Trọng Trong Quy Trình Kiểm Tra AOI, SPI

2.1. SPI – Kiểm Tra Trước Khi Lắp Linh Kiện

SPI giúp đảm bảo nền tảng vững chắc cho chất lượng hàn linh kiện. Những điểm nổi bật trong quá trình SPI bao gồm:

Đo thể tích kem hàn 3D: Giúp xác định chính xác lượng kem hàn tại mỗi pad, từ đó ngăn chặn hiện tượng thiếu hàn hoặc thừa hàn gây ra lỗi sau này.
📌 Ví dụ thực tế: Trong sản xuất điện thoại thông minh, các pad hàn có kích thước cực nhỏ nên yêu cầu độ chính xác rất cao. SPI giúp đảm bảo mỗi điểm hàn có lượng kem vừa đủ để tạo kết nối chắc chắn.

Tự động phân tích và cảnh báo lỗi: Các hệ thống SPI hiện đại tích hợp AI có khả năng tự học từ dữ liệu lỗi trước đó, cải thiện độ chính xác qua từng đợt sản xuất.

Giao tiếp với các máy in kem hàn: Nếu phát hiện lỗi liên tục, hệ thống có thể phản hồi ngược về máy in để điều chỉnh thông số in.

2.2. AOI – Kiểm Tra Sau Khi Lắp Linh Kiện

AOI là bước kiểm tra hình ảnh tự động giúp phát hiện lỗi lắp ráp một cách nhanh chóng và chính xác:

Phát hiện lỗi hàn: AOI có thể nhận diện lỗi hàn ngắn, hàn lạnh, hàn thiếu hoặc sai vị trí linh kiện.
📌 Ví dụ thực tế: Trong các bảng mạch ô tô, nơi yêu cầu độ tin cậy cực cao, AOI giúp loại bỏ các bảng mạch có lỗi hàn ngay lập tức, đảm bảo sản phẩm không gây nguy hiểm khi sử dụng.

Tốc độ và độ chính xác cao: So với kiểm tra thủ công, AOI có thể kiểm tra hàng trăm bảng mạch mỗi giờ với độ chính xác vượt trội.

Khả năng lưu trữ dữ liệu và phân tích xu hướng lỗi: AOI lưu lại hình ảnh và dữ liệu lỗi, giúp kỹ sư đánh giá và cải tiến quy trình sản xuất lâu dài.

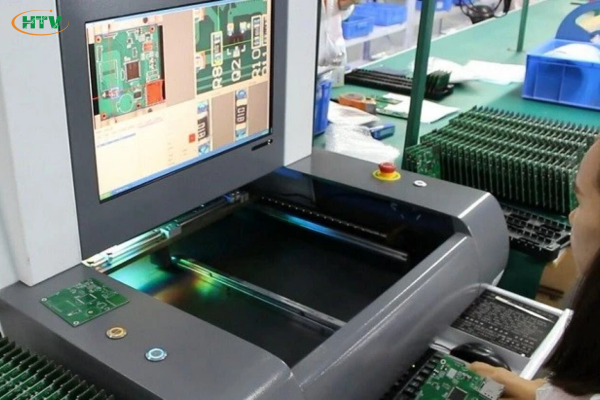

Kiểm tra sau khi lắp ráp linh kiện

3. Lợi Ích Khi Áp Dụng AOI và SPI Trong Sản Xuất Điện Tử

3.1. Tăng Cường Độ Tin Cậy Của Sản Phẩm

Việc kiểm tra kỹ lưỡng từng công đoạn giúp phát hiện và loại bỏ sản phẩm lỗi ngay từ sớm, đảm bảo sản phẩm đầu ra đạt chất lượng cao.

📌 Ví dụ thực tế: Trong sản xuất thiết bị y tế như máy đo huyết áp hoặc máy trợ thở, chỉ một mối hàn lỗi cũng có thể gây nguy hiểm. AOI và SPI giúp kiểm soát chặt chẽ từ đầu đến cuối.

3.2. Giảm Thiểu Lỗi Và Chi Phí Sửa Chữa

Việc phát hiện lỗi sớm giúp tránh được chi phí sửa chữa sau này, đồng thời ngăn ngừa lỗi lan rộng trong quy trình sản xuất.

📌 Ví dụ thực tế: Một nhà máy sản xuất bo mạch cho máy tính bảng đã giảm được 40% chi phí sửa chữa sau khi tích hợp hệ thống SPI + AOI đồng bộ vào quy trình SMT.

3.3. Cải Thiện Hiệu Suất Sản Xuất

Hệ thống kiểm tra tự động hoạt động liên tục và nhanh chóng hơn so với kiểm tra thủ công, giúp tăng tốc quy trình sản xuất.

📌 Ví dụ thực tế: Tại các nhà máy của Samsung, dây chuyền kiểm tra AOI tích hợp trực tiếp với máy lắp linh kiện SMT để đưa ra cảnh báo lỗi thời gian thực, giúp kỹ thuật viên can thiệp ngay lập tức.

3.4. Hỗ Trợ Truy Vết Và Phân Tích Dữ Liệu

Dữ liệu từ AOI và SPI giúp doanh nghiệp theo dõi chất lượng sản phẩm theo lô, truy vết nguyên nhân lỗi và cải tiến liên tục.

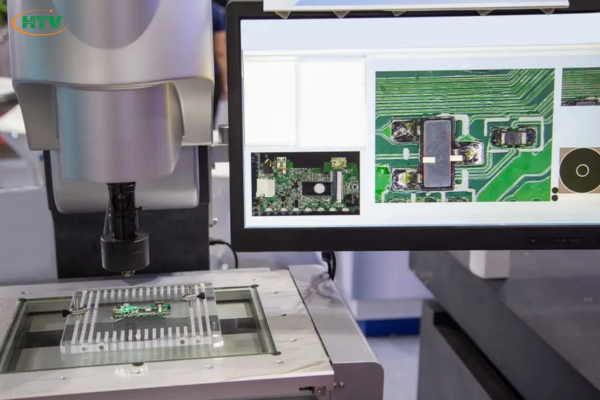

Áp Dụng AOI và SPI Trong Sản Xuất Điện Tử

4. Xu Hướng Tương Lai Trong Kiểm Tra AOI, SPI

Công Nghệ AI Và Machine Learning

Hệ thống AOI và SPI đang ngày càng tích hợp AI để tự động học hỏi, phân biệt giữa lỗi thật và "giả lỗi" (false alarm), giảm thiểu báo động sai và nâng cao hiệu suất kiểm tra.

📌 Ví dụ: Các hệ thống AOI mới của Yamaha hoặc Koh Young sử dụng AI để phân tích hình ảnh và cải thiện khả năng nhận diện lỗi siêu nhỏ mà mắt người khó phát hiện.

Tích Hợp Dữ Liệu Vào Hệ Sinh Thái Smart Factory

AOI và SPI ngày nay không chỉ là những thiết bị đơn lẻ mà còn là một phần của hệ thống sản xuất thông minh – nơi dữ liệu từ các công đoạn được kết nối và phân tích tổng thể để tối ưu hóa toàn bộ dây chuyền.

Tích Hợp Dữ Liệu Vào Hệ Sinh Thái Smart Factory

Kết Luận

Quy trình kiểm tra AOI và SPI trong sản xuất điện tử không chỉ là một bước kiểm tra chất lượng mà còn là trụ cột trong việc xây dựng một dây chuyền sản xuất hiện đại, hiệu quả và đáng tin cậy. Việc đầu tư vào các công nghệ kiểm tra tiên tiến này giúp doanh nghiệp giảm thiểu rủi ro, nâng cao chất lượng sản phẩm và giữ vững vị thế cạnh tranh trên thị trường. Trong tương lai, với sự hỗ trợ của AI và dữ liệu lớn, AOI và SPI sẽ tiếp tục phát triển mạnh mẽ, trở thành nhân tố không thể thiếu trong mọi dây chuyền sản xuất điện tử thông minh.
