Máy kiểm tra ICT được vận hành thông qua một màn hình máy tính để tra linh kiện, chức năng bản mạch, chân IC, logic IC sau khi được lắp ráp.  Máy kiểm tra ICT trong nhà máy sản xuất được xem là một khâu quan trọng vì đây là bước kiểm tra chất lượng sản phẩm điện tử sau quá trình gia công.

1.Máy kiểm tra tính năng ICT là gì?

Máy kiểm tra tính năng ICT (In-Circuit Test) là thiết bị được sử dụng để kiểm tra chức năng và chất lượng của bo mạch in (PCB) sau khi hàn. Máy hoạt động bằng cách sử dụng đầu dò tiếp xúc trực tiếp với các điểm hàn trên PCB để đo lường các thông số điện tử như điện áp, điện trở, dòng điện và tín hiệu.

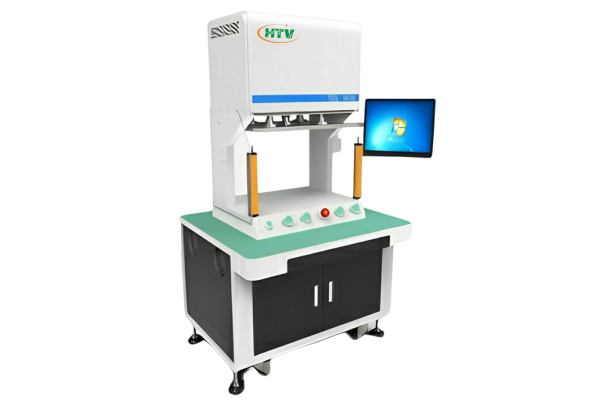

Máy kiểm tra tính năng ICT (In Circuit Tester-Q518D)

*Dựa vào các phép đo trên, máy ICT có thể phát hiện các lỗi như sau:

- Lỗi linh kiện: Giá trị linh kiện sai, linh kiện bị hỏng hoặc bị lắp đặt sai vị trí.

- Lỗi hàn: Mối hàn bị hở, mối hàn ngắn mạch hoặc hàn không đủ.

- Lỗi mạch: Mạch bị hở, mạch bị ngắn mạch hoặc lỗi thiết kế mạch.

>>>Xem thêm: Máy kiểm tra tính năng ICT (In Circuit Tester-Q518D)

2.Cấu tạo chính của máy kiểm tra tính năng ICT

2.1. Hệ thống cơ học

- Khung máy: Cung cấp cấu trúc để hỗ trợ các thành phần khác của máy ICT.

- Bàn thao tác: Nơi đặt PCB để kiểm tra.

- Hệ thống kẹp giữ PCB: Giữ PCB cố định trong quá trình kiểm tra.

- Hệ thống di chuyển đầu dò: Di chuyển đầu dò đến từng điểm hàn trên PCB.

2.2.Hệ thống điện tử

- Mạch điều khiển: Điều khiển hoạt động của tất cả các thành phần khác của máy ICT.

- Mạch đo lường: Đo lường các thông số điện tử như điện áp, điện trở, dòng điện và tín hiệu. Mạch tạo xung: Tạo ra các xung điện cần thiết cho quá trình kiểm tra.

- Mạch xử lý tín hiệu: Xử lý các tín hiệu thu được từ mạch đo lường và tạo ra kết quả kiểm tra.

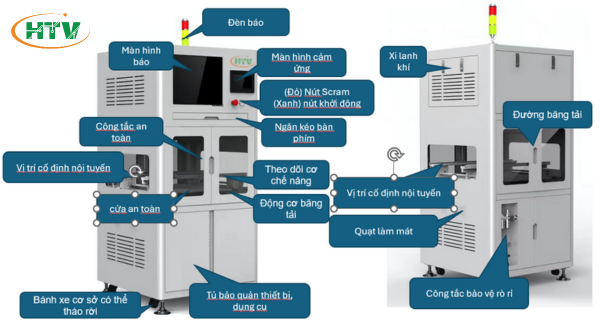

Cấu tạo chi tiết của Thiết bị kiểm tra mạch điện tử-Q588A

>>>Mua máy kiểm tra mạch điện tử Q588A chính hãng

2.3.Phần mềm

- Phần mềm điều khiển máy: Điều khiển hoạt động của máy ICT và giao tiếp với người dùng.

- Phần mềm tạo chương trình kiểm tra: Tạo ra các chương trình kiểm tra cho từng loại PCB.

- Phần mềm phân tích kết quả: Phân tích kết quả kiểm tra và cung cấp báo cáo chi tiết về các lỗi được phát hiện.

- Phần mềm Windows: Một số máy kiểm tra ICT sử dụng Windows để giúp người dùng dễ dàng điều khiển và quản lý máy, thực hiện các bài kiểm tra, phân tích dữ liệu, kết nối với các hệ thống khác và cập nhật phần mềm.

>>>Mua chân pin ICT-FCT chính hãng

2.4.Đầu dò

Đầu dò là bộ phận tiếp xúc trực tiếp với điểm hàn trên PCB để đo lường các thông số điện tử. Đầu dò có nhiều loại khác nhau, mỗi loại được thiết kế để đo lường một loại thông số điện tử cụ thể.

Ngoài ra, máy kiểm tra ICT còn có thể bao gồm một số thành phần khác như:

- Màn hình hiển thị: Hiển thị thông tin về quá trình kiểm tra và kết quả kiểm tra.

- Bàn phím: Cho phép người dùng nhập lệnh và điều khiển máy ICT.

- Máy in: In ra báo cáo kết quả kiểm tra.

3.Tính năng của máy kiểm tra ICT

-  Kiểm tra điện áp và dòng điện: Máy ICT có thể đo lường điện áp và dòng điện trên các điểm hàn của PCB. Điều này cho phép máy ICT phát hiện các lỗi như điện áp quá cao hoặc quá thấp, dòng điện quá cao hoặc quá thấp và ngắn mạch.

-  Kiểm tra điện trở: Máy ICT có thể đo lường điện trở của các linh kiện trên PCB. Điều này cho phép máy ICT phát hiện các lỗi như giá trị linh kiện sai, linh kiện bị hỏng hoặc bị lắp đặt sai vị trí.

-  Kiểm tra tín hiệu: Máy ICT có thể đo lường các tín hiệu kỹ thuật số và analog trên PCB. Điều này cho phép máy ICT phát hiện các lỗi như tín hiệu sai, nhiễu tín hiệu và lỗi giao tiếp.

>>>Máy kiểm tra tính năng ICT chính hãng

-  Kiểm tra chức năng: Máy ICT có thể kiểm tra chức năng của các khối chức năng trên PCB. Điều này cho phép máy ICT phát hiện các lỗi như lỗi logic, lỗi thời gian và lỗi giao diện.

-  Tự động hóa: Máy ICT có thể hoạt động hoàn toàn tự động, không cần sự can thiệp của con người.

-  Nhanh chóng: Máy ICT có thể kiểm tra hàng nghìn điểm hàn trên PCB trong vài giây.

-  Chính xác: Máy ICT có thể phát hiện các lỗi với độ chính xác cao.

-  Dễ sử dụng: Máy ICT có phần mềm giao diện người dùng dễ sử dụng.

>>>Xem thêm máy kiểm tra FCT

4.Ứng dụng của máy kiểm tra tính năng ICT

Máy ICT được sử dụng rộng rãi trong nhiều ngành công để đảm bảo chất lượng sản phẩm. Máy ICT có thể giúp giảm thiểu tỷ lệ sản phẩm lỗi, cải thiện hiệu quả sản xuất và tiết kiệm chi phí.

- Ngành công nghiệp điện tử: Máy ICT được sử dụng để kiểm tra bo mạch in cho các thiết bị điện tử như điện thoại thông minh, máy tính bảng, máy tính xách tay, TV, thiết bị gia dụng, v.v.

- Ngành công nghiệp ô tô: Máy ICT được sử dụng để kiểm tra bo mạch in cho các hệ thống điện tử trong ô tô như hệ thống quản lý động cơ, hệ thống phanh, hệ thống túi khí, v.v.

- Ngành công nghiệp y tế: Máy ICT được sử dụng để kiểm tra bo mạch in cho các thiết bị y tế như máy tạo nhịp tim, máy thở, máy chụp X-quang, v.v.

- Ngành công nghiệp hàng không vũ trụ: Máy ICT được sử dụng để kiểm tra bo mạch in cho các hệ thống điện tử trong máy bay và tàu vũ trụ.

Máy kiểm tra tính năng ICT In Circuit Tester-Q518D

5. Mua máy kiểm tra tính năng ICT chính hãng ở đâu?

Lựa chọn đơn vị thiết kế và chế tạo, cung cấp máy kiểm tra tính năng ICT uy tín sẽ đảm bảo được chất lượng của sản phẩm cũng như chế độ bảo hành giúp bạn yên tâm khi sử dụng.

Công ty Cổ phần Công nghiệp và Thương mại HTV Việt Nam có nhiều năm kinh nghiệm chuyên cung cấp các dòng máy kiểm tra tính năng ICT uy tín và chất lượng. Hãy liên hệ ngay với HTV Việt Nam để được tư vấn về sản phẩm.
