Đồ gá đóng vai trò quan trọng trong ngành công nghiệp cơ khí, là công cụ hỗ trợ đắc lực đảm bảo sự chính xác trong quá trình gia công. Vậy đồ gá là gì? Phân loại ra sao và tầm quan trọng của đồ gá là gì? Hãy cùng chúng tôi khám phá trong bài viết dưới đây!

1. Đồ gá là gì?

Trong kỹ thuật gia công cơ khí, đồ gá đóng vai trò thiết yếu như một "bàn tay" vững chãi giữ phôi, đảm bảo vị trí chính xác và ổn định trong suốt quá trình gia công. Điểm độc đáo của đồ gá so với các phương pháp kẹp phôi thông thường nằm ở khả năng định vị chính xác và đảm bảo khả năng thay thế lẫn nhau của phôi. Nhờ vậy, việc chuyển đổi giữa các chi tiết diễn ra nhanh chóng, trơn tru, góp phần đẩy mạnh tiến độ sản xuất. Ngoài ra, đồ gá còn giúp hợp lý hóa quy trình lắp phôi, tạo điều kiện thuận lợi cho việc vận hành máy móc. Khi phôi được định vị chính xác và cố định chắc chắn, dụng cụ có thể di chuyển linh hoạt, đảm bảo gia công hiệu quả và chính xác cao.

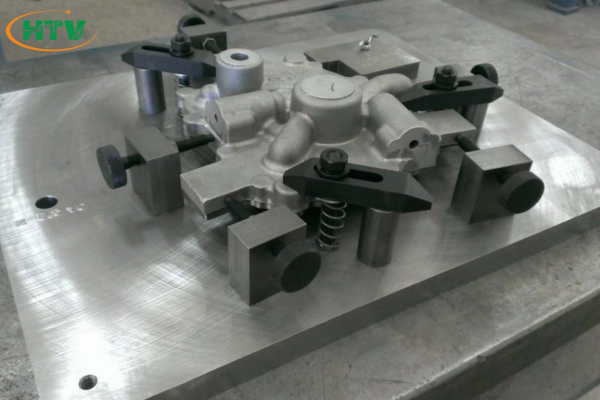

Đồ gá

2. Tầm quan trọng của đồ gá

• Cố định và định vị chính xác: Đồ gá đảm bảo chi tiết được giữ chặt, không xê dịch hay rung động trong quá trình gia công. Nhờ vật, vị trí phôi và dụng cụ cắt luôn chính xác, tạo ra sản phẩm có độ hoàn thiện cao.
• Hỗ trợ gia công các bề mặt phức tạp: Tạo thêm chuyển động cho dụng cắt, cho phép gia công những bề mặt phức tạp mà máy móc thường không thể thực hiện
• Nâng cao hiệu quả và năng suất: Sử dụng đồ gá giúp giảm thời gian phụ và thời gian máy, tăng tốc độ gia công và nâng cao năng suất chung.
• Giảm thiểu gánh nặng cho công nhân: Đồ gá giúp giảm cường độ lao động, giảm yêu cầu về tay nghề của công nhân, đồng thời đảm bảo an toàn trong quá trình vận hành máy móc.
• Mở rộng khả năng công nghệ: Tận dụng tối đa khả năng của máy móc, cho phép thực hiện các công đoạn gia công phức tạp mà máy không thể thực hiện đơn lẻ.

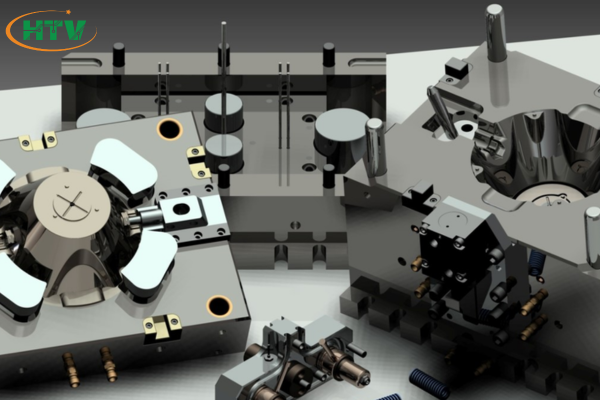

3. Các thành phần chính tạo nên đồ gá

Thân máy

Thân máy của đồ gá có cấu trúc chắc chắn, thường giống như tấm hoặc khung để chứa các phôi được gia công, chất liệu phổ biến được sử dụng để chế tạo thân máy là gang, thép hoặc nhôm, tùy thuộc vào tải trọng và độ chính xác yêu cầu. Kích thước và hình dạng của thân máy phụ thuộc vào kích thước và hình dạng của chi tiết gia công.

Các bộ phận định vị

Các bộ phận định vị có chức năng đảm bảo định vị phôi chính xác so với dụng cụ cắt. Có nhiều loại bộ phận định vị khác nhau như chốt, vấn, kẹp, mâm cặp,..Việc lựa chọn loại bộ phận định vị nào sẽ phụ thuộc và hình dạng, kích thước và yêu cầu về độ chính xác của chi tiết cần gia công.

Bộ phận kẹp

Bộ phận này được sử dụng để giữ chặt phôi ở vị trí định vị của nó, có nhiều loại bộ phận kẹp khác nhau, chẳng hạn như kẹp lò xo, kẹp vít, kẹp thủy lực,...

Các bộ phận dẫn hướng và thiết lập

Trong trường hợp đồ gá lắp, các bộ phận này dẫn hướng dụng cụ cắt, trong trường hợp đồ gá cố định, các bộ phận này tạo điều kiện thuận lợi cho việc gắn dụng cụ thích hợp, các bộ phận dẫn hướng và thiết lập thường được làm bằng thép hoặc hợp kim cứng.

Phần tử lập chỉ mục (nếu có)

Phần tử này được sử dụng trong một số trường hợp đặc biệt để định vị lại phôi, giúp tiếp cận các bề mặt hoặc vị trí khác nhau của phôi cần gia công.

4. Phân loại đồ gá

Đồ gá là công cụ không thể thiếu trong sản xuất, dùng để giữ và định vị phôi một cách an toàn, chúng có nhiều loại khác nhau, mỗi loại được thiết kế riêng cho các nhu cầu cụ thể và được phân loại dựa trên công dụng của chúng.

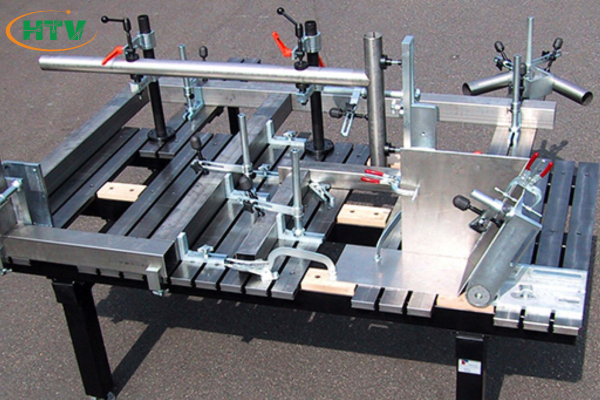

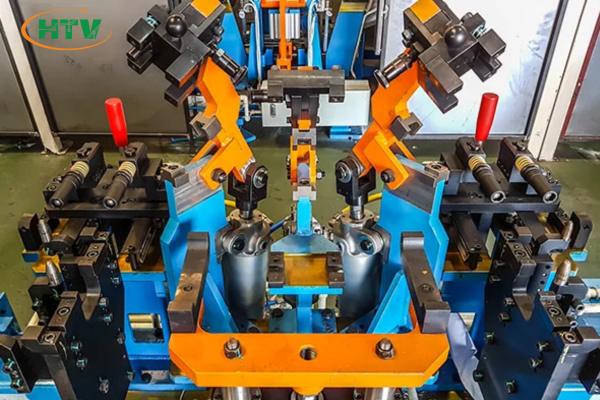

Đồ gá hàn

Đồ gá hàn được thiết kế cẩn thận để tránh biến dạng do nhiệt độ cao trong quá trình hàn, chúng đóng vai trò đảm bảo vị trí các thành phần chính xác và độ ổn định để chịu được áp lực hàn. Đồ gá hàn thực hiện các nhiệm vụ như kẹp hàn, bàn gá hàn, cụm gá hàn,...

Đồ gá lắp ráp

Giống như tên, đồ gá lắp ráp được dùng để giữ các bộ phận lại với nhau trong quá trình lắp ráp, cho phép định vụ và nối chính xác các bộ phận khác nhau, chẳng hạn như tán đinh hoặc hàn.

Đồ gá khoan

Đồ gá khoan là một loại đồ gá giúp đẩy nhanh việc định vị tâm lỗ lặp đi lặp lại trên nhiều bộ phận có thể hoán đổi cho nhau bằng cách hoạt động như một khuôn mẫu để dẫn mũi khoan xoắn hoặc thiết bị móc lỗ khác vào vị trí chính xác của từng tâm lỗ dự định. Trong thực hành gia công kim loại, thông thường một ống lót khoan cứng sẽ tạo thành từng lỗ trên tấm khuôn để giữ cho dụng cụ không làm hỏng đồ gá.

Đồ gá phay

Đồ gá phay được định vị và cố định trên bàn máy phay, phôi được đặt trên đế cố định và được kẹp trước khi phay. Ứng dụng đồ gá phay chẳng hạn như đồ gá phay mặt, đồ gá phay rãnh,...

Đồ gá chuốt

Đồ gá chuốt được sử dụng trên máy chuốt để định vị, giữ và hỗ trợ phôi trong quá trình chuốt, tạo điều kiện thuận lợi cho việc chuốt rãnh then và lỗ.

Đồ gá kẹp

Đồ gá kẹp được sử dụng để giữ đồng thời hai bộ phận tương tự nhau để gia công đồng thời, các linh kiện được xử lý tại các trạm riêng biệt, giúp nâng cao hiệu quả sản xuất hàng loạt.

5. Đơn vị gia công đồ gá uy tín và chất lượng

Lựa chọn đơn vị thiết kế và chế tạo, cung cấp đồ gá uy tín sẽ đảm bảo được chất lượng của sản phẩm cũng như có chế độ bảo hành giúp bạn yên tâm khi sử dụng sản phẩm.

Công ty Cổ phần Công nghiệp và Thương mại HTV Việt Nam có nhiều năm kinh nghiệm chuyên cung cấp các loại đồ gá uy tín và chất lượng. Hãy liên hệ ngay với HTV Việt Nam để được tư vấn về sản phẩm.
