Surface Mount Technology (SMT) - Công Nghệ Gắn Trên Bề Mặt
25/11/2023 Công ty cổ phần công nghiệp và thương mại HTV Việt Nam

1. Surface Mount Technology là gì?

Surface Mount Technology (SMT) là Công nghệ gắn trên bề mặt, một phương pháp lắp ráp linh kiện điện tử sử dụng các linh kiện bề mặt thay vì các linh kiện thông qua lỗ. Trong quá trình SMT, các linh kiện như vi xử lý, điện trở, tụ điện và các thành phần khác được đặt trực tiếp lên bề mặt của mạch in (PCB), mà không cần phải tạo lỗ như ở phương pháp truyền thống.

Một trong những lợi ích nổi bật của SMT là khả năng tối ưu hóa không gian trên mặt PCB. Do không cần các lỗ thông thường để lắp ráp linh kiện, SMT giúp giảm kích thước tổng thể của mạch in, tạo điều kiện thuận lợi cho việc thiết kế các thiết bị điện tử ngày càng nhỏ gọn và mỏng nhẹ. Điều này đặc biệt quan trọng trong các ứng dụng như điện thoại di động, máy tính bảng và các thiết bị di động khác, nơi không gian bị hạn chế.

Ngoài ra, quá trình lắp ráp bề mặt còn mang lại hiệu suất sản xuất cao hơn và chi phí thấp hơn so với phương pháp truyền thống. Máy hàn tự động được sử dụng để hàn các linh kiện trực tiếp lên bề mặt của PCB, tăng tốc độ sản xuất và giảm lượng lao động cần thiết. Điều này không chỉ giúp tăng cường độ chính xác trong quá trình sản xuất mà còn giảm thiểu sai sót do ảnh hưởng của con người.

Mặt khác, SMT cũng cung cấp khả năng đồng nhất và đồng đều hóa quá trình lắp ráp, làm tăng độ tin cậy của sản phẩm cuối cùng. Việc không có lỗ thông qua trên PCB giảm nguy cơ hỏng hóc do bụi, ẩm và các yếu tố khác có thể xâm nhập qua lỗ, làm tăng tuổi thọ và độ ổn định của thiết bị điện tử.

2. Sự phát triển và ứng dụng của SMT trong ngành công nghiệp điện tử

Surface Mount Technology (SMT) xuất hiện vào những năm 1960 và 1970, đánh dấu bước tiến quan trọng từ phương pháp lắp ráp truyền thống thông qua lỗ thông qua (Through-Hole Technology - THT). Tính đến những năm 1980, SMT đã trở thành xu hướng chính trong ngành công nghiệp sản xuất linh kiện điện tử. Bắt đầu từ đó, sự phát triển của SMT được thúc đẩy nhanh chóng bởi sự tiến bộ của công nghệ và thiết bị sản xuất.

Với việc giảm kích thước của linh kiện và tăng độ phức tạp của mạch điện tử, SMT không chỉ trở thành công nghệ sản xuất linh kiện chính trong ngành công nghiệp điện tử mà còn giúp tối ưu hóa hiệu suất và tính ổn định của các sản phẩm. Trong giai đoạn từ những năm 1990 đến nay, sự đa dạng hóa của SMT đã tiếp tục thông qua sự chuyển đổi từ bề mặt 2 chiều sang 3 chiều. Điều này đã mở ra cánh cửa cho sản xuất các mis chip và linh kiện có kích thước nhỏ hơn, mang lại khả năng nâng cao đáng kể hiệu suất và tính ổn định của các sản phẩm điện tử.

Khả năng tiếp tục nâng cao hiệu suất của SMT đã đáp ứng được nhu cầu ngày càng tăng trong ngành sản xuất công nghiệp điện tử, đặc biệt là trong lĩnh vực thiết bị di động và máy tính. SMT không chỉ đóng vai trò quan trọng trong sản xuất các mô-đun và bo mạch chủ mà còn đã mở rộng thành nhiều sản phẩm điện tử khác như điện thoại, máy tính, bảng mạch, khối điều khiển linh kiện nhỏ và nhiều thiết bị khác.

SMT mang đến nhiều ưu điểm quan trọng so với phương pháp truyền thống, như tăng năng suất, giảm giá thành sản xuất, tăng tính chính xác và tính ổn định. Khả năng sản xuất linh kiện nhỏ và đa dạng của SMT đảm bảo rằng các sản phẩm điện tử không chỉ đáp ứng mà còn vượt qua yêu cầu của thị trường.

Sử dụng SMT đã thúc đẩy sự phát triển của các sản phẩm điện tử tích hợp như IoT (Internet of Things), thiết bị di động, thiết bị y tế và nhiều sản phẩm khác. Đồng thời, công nghệ này đã đóng góp vào việc tạo ra các sản phẩm điện tử nhỏ gọn, nhẹ và mỏng hơn, mang lại lợi ích rõ ràng cho người dùng. Trong tương lai, SMT vẫn là công nghệ chính trong sản xuất các sản phẩm điện tử, và dự kiến sẽ phát triển thành các hệ thống sản xuất thêm thông minh và tự động hóa để đáp ứng nhu cầu ngày càng tăng của thị trường.

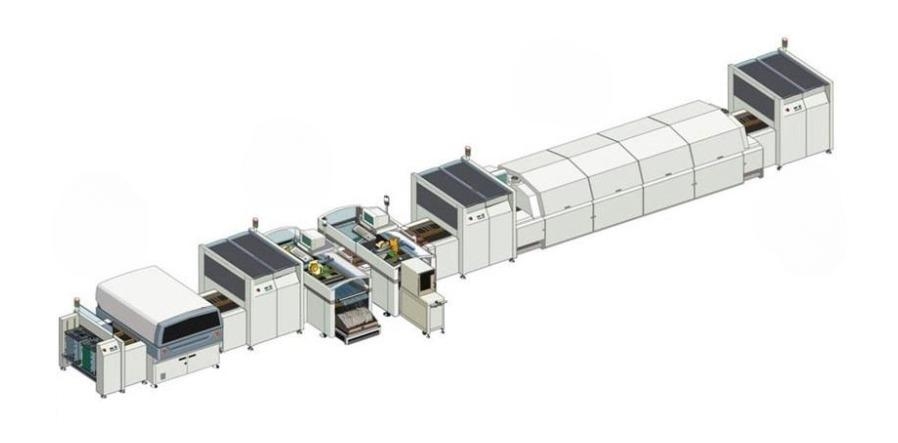

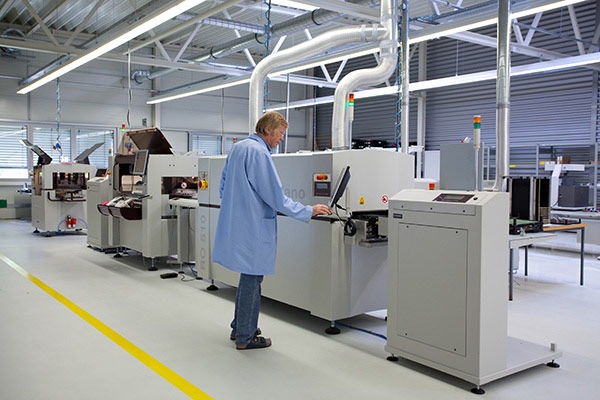

3. Các bước cơ bản trong quá trình sản xuất SMT

Quá trình sản xuất Surface Mount Technology (SMT) bao gồm một loạt các bước cơ bản, từ chuẩn bị linh kiện đến lắp ráp và kiểm tra cuối cùng. Dưới đây là các bước cơ bản trong quá trình sản xuất SMT:

Bước 1. Chuẩn bị linh kiện: Linh kiện cần được chuẩn bị trước để đảm bảo sẵn sàng cho quá trình lắp ráp. Điều này bao gồm việc kiểm tra chất lượng linh kiện, đảm bảo số lượng đủ, và tổ chức chúng để thuận tiện cho quá trình lắp ráp.

Bước 2. Nạp chương trình cho máy lắp ráp:  Chương trình máy lắp ráp cần được tạo dựa trên thiết kế PCB để hướng dẫn máy lắp ráp về vị trí, hướng và số lượng linh kiện cần được đặt lên PCB.

Bước 3. Lựa chọn và đặt linh kiện:  Máy lắp ráp tự động được sử dụng để đặt linh kiện lên bề mặt PCB dựa trên thông tin từ chương trình đã được nạp.  Các linh kiện được đặt vào vị trí chính xác trên PCB.

Bước 4. Kiểm tra và định vị linh kiện:  Một hệ thống kiểm tra máy thường xuyên được sử dụng để đảm bảo rằng linh kiện đã được đặt đúng vị trí và có định vị chính xác.

Bước 5. Làm sạch PCB (tùy chọn):  Trong một số trường hợp, sau khi linh kiện được đặt lên PCB, có thể cần làm sạch bề mặt PCB để loại bỏ dầu mỡ và bụi bẩn có thể ảnh hưởng đến quá trình hàn sau này.

Bước 6. Quá trình hàn SMT (SMT Reflow):  PCB sau khi được lắp ráp được chuyển qua quá trình hàn SMT, thường được thực hiện trong lò hồng ngoại hoặc lò hấp.  Trong quá trình hàn, chất làm mềm hàn (solder paste) được sử dụng để đính linh kiện vào PCB.  Lò hồng ngoại tạo ra nhiệt độ cao để nhanh chóng làm nóng và hàn chất làm mềm hàn, sau đó làm nguội nhanh chóng để đảm bảo rằng linh kiện được gắn chặt vào PCB.

Bước 7. Kiểm tra chất lượng sau hàn:  PCB được kiểm tra để đảm bảo rằng mọi linh kiện đều đã được đặt và hàn đúng cách.  Kiểm tra chất lượng có thể bao gồm kiểm tra quy chiếu, kiểm tra độ tin cậy, và các bước kiểm tra chức năng.

Bước 8. Lắp ráp và kiểm tra cuối cùng:  Sau khi linh kiện đã được đặt và hàn, bo mạch có thể được lắp ráp với các linh kiện khác và sau đó kiểm tra cuối cùng để đảm bảo rằng sản phẩm hoạt động đúng và đáp ứng các tiêu chuẩn chất lượng.

Các bước cụ thể có thể thay đổi tùy thuộc vào yêu cầu cụ thể của sản phẩm và dây chuyền sản xuất. Tuy nhiên, những bước trên đại diện cho quy trình chung của quá trình sản xuất SMT.

4. Ưu Điểm và Nhược Điểm của SMT

Surface Mount Technology (SMT) là một phương pháp lắp ráp linh kiện điện tử trực tiếp lên bề mặt của bo mạch in (PCB) thay vì sử dụng các chân thông thường để gắn linh kiện. SMT đã phát triển và trở thành một phần quan trọng của ngành công nghiệp điện tử, mang lại nhiều ưu điểm so với các phương pháp truyền thống như Through-Hole Technology

Ưu điểm:

  • SMT có thể sản xuất các linh kiện điện tử nhỏ, nhẹ, với độ chính xác và độ tin cậy tốt, thích hợp cho các ứng dụng di động hoặc máy tính.
  • SMT có thể tăng năng suất sản xuất vì thời gian lắp ráp và chi phí sản xuất thấp hơn so với phương pháp lắp ráp truyền thống.
  • SMT có thể giảm được kích thước của mạch điện tử, giảm thiểu khối lượng và giải phóng không gian lắp ráp.

Nhược điểm:

  • Cần đầu tư thêm chi phí cho các thiết bị sản xuất và kiểm tra linh kiện SMT.
  • Nếu sản xuất không đúng quy trình, SMT có thể dẫn đến các lỗi ảnh hưởng đến tính ổn định và hiệu suất của sản phẩm
  • SMT sử dụng linh kiện bề mặt nhỏ hơn, dễ bị hư hỏng hoặc có khả năng cơ giới hóa.

5. Ứng Dụng của SMT

Surface Mount Technology (SMT) đã được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm điện tử tiêu dùng, công nghiệp ô tô và sản xuất thiết bị y tế. Dưới đây là mô tả chi tiết về ứng dụng của SMT trong mỗi lĩnh vực này:

A. Trong lĩnh vực Điện Tử Tiêu Dùng:

  • 1. Điện Thoại Di Động và Máy Tính Bảng:  Linh kiện SMT giúp giảm kích thước và trọng lượng của bo mạch, làm cho điện thoại di động và máy tính bảng trở nên nhỏ gọn và nhẹ.  Khả năng tích hợp cao giúp cải thiện hiệu suất và chức năng của các thiết bị di động.
  • 2. Thiết Bị Điện Tử Tiêu Dùng:  SMT được sử dụng rộng rãi trong sản xuất các sản phẩm điện tử tiêu dùng như tivi, máy chơi game, thiết bị âm thanh, và các thiết bị khác.  Giảm kích thước và tăng khả năng tích hợp làm cho các sản phẩm này trở nên hiện đại và tiện lợi.
  • 3. Thiết Bị Gia Dụng Thông Minh:  SMT chủ yếu được sử dụng để sản xuất bo mạch của các thiết bị gia dụng thông minh như máy lạnh, tủ lạnh thông minh, và hệ thống an ninh.

B. Trong Công Nghiệp Ô Tô:

  • 1. Hệ Thống Điều Khiển và Điện Tử:  Các linh kiện SMT được tích hợp vào bo mạch điều khiển và điện tử của ô tô để cải thiện hiệu suất và tiện ích.  SMT giúp giảm kích thước của các bo mạch trong ô tô, tạo điều kiện cho thiết kế hiện đại và hiệu suất tăng cao.
  • 2. Đèn LED và Hệ Thống Ánh Sáng:  Các linh kiện LED, cảm biến và điều khiển ánh sáng thông minh thường được lắp ráp bằng SMT.  SMT giúp tối ưu hóa ánh sáng ô tô và cải thiện hiệu suất năng lượng.

C. Trong Sản Xuất Thiết Bị Y Tế:

  • 1. Thiết Bị Y Tế Di Động:  SMT được sử dụng để sản xuất bo mạch cho các thiết bị y tế di động như máy đo huyết áp, thiết bị đo nhịp tim, và các thiết bị theo dõi sức khỏe.
  • 2. Thiết Bị Chẩn Đoán và Hình Ảnh Y Tế:  Các thiết bị chẩn đoán như máy siêu âm, máy Xquang di động thường sử dụng linh kiện SMT để tối ưu hóa hiệu suất và kích thước.
  • 3. Hệ Thống Thực Hiện Phẫu Thuật:  Trong các thiết bị y tế đòi hỏi tính chính xác cao, SMT được ưa chuộng để đảm bảo độ tin cậy và hiệu suất tốt. SMT đã chứng minh sự linh hoạt và hiệu suất của mình trong nhiều lĩnh vực ứng dụng, đặc biệt là khi yêu cầu kích thước nhỏ, tích hợp cao, và hiệu suất nhanh nhạy là quan trọng.

Công ty TNHH Dụng Cụ Công Nghiệp HTV, chúng tôi chuyên cung cấp các giải pháp và dây chuyền SMT, dây chuyền lắp ráp linh kiện bảng mạch điện tử của khách hàng ứng dụng cho máy in, máy photo copy, máy giặt, tủ lạnh, bình nóng lạnh, quạt, TV và các thiết bị điện tử, đồ gia dụng theo yêu cầu của khách hàng. Chúng tôi có thể cung cấp máy tự động đơn lẻ hoặc toàn bộ dây chuyền công nghệ SMT tự động, dây chuyền lắp ráp linh kiện điện tử.

Nếu quý khách muốn biết thêm về SMT, hãy nhắn tin ngay cho chúng tôi để biết thêm thông tin. Chúng tôi rất vui lòng được hỗ trợ quý khách.
